摘要：净化墙板单元化装配式安装技术是基于传统隔墙安装技术出发，通过构配件（或组合件）选定标准尺寸单位作为基本模数，运用标准化的医疗墙板进行模数化设计，前期现场复尺、建模，达到净化墙板工业化生产、综合管线在隔墙内同步布置，来实现现场装配式安装工艺。

    关键词：净化板 玻镁板 装配式 医疗 综合管线 实验室

    引言：

   净化墙板单元化装配式安装技术是对传统的固定方式进行改良，通过我司遂宁疾病预防控制中心实验楼装饰项目实践，利用深化设计、下料预制、编号流程化安装，有效解决了安装周期长、工期复杂、节约成本、综合管线布置等问题。

净化墙板单元化装配式安装工艺原理：

   净化墙板单元化装配式安装技术是墙板通过升降地轨和升降天轨调节平整度且与地面固定，吊顶板通过中字梁连接结构顶板和墙板的固定方式，墙板与墙板直接采用中字铝配件卡扣式固定，从而使墙板和吊顶板形成一个整体，达到结构稳定性。

净化墙板单元化装配式安装技术工艺流程：

①、2升降地轨通过1膨胀螺栓与地面连接。

②、3升降天轨通过4自攻螺丝与2升降地轨连接。

③、5净化墙板通过预留卡槽与3升降天轨连接。

④、5净化板与净化板之间通过6双面中字铝连接。

⑤、转角处通过7方形转角件与5净化板连接。

⑥、吊顶5净化板通过4自攻螺丝与墙面净化板连接。

⑦、吊顶5净化板与吊顶净化板之间通过8双面中字铝吊梁连接。

⑧、吊顶净化板之间的8双面中字铝吊梁通过9吊杆与顶面混泥土连接。

⑨、墙顶面转角处10塑料底座通过4自攻螺丝与5净化板连接。

⑩、11弧形收口条通过卡槽与10塑料底座连接。

⑪、5净化板与净化板之间缝隙通过12硅酮密封胶填充。

附图：

图一：净化板内部构造图

图二：墙面净化板与地面连接方式及弧形踢脚线收口方式

图三：净化板与净化板之间连接方式

图四：转角处净化板连接方式

图五：墙面净化板板与吊顶净化板、结构连接方式

图纸构件或组合件编号：

1.膨胀螺栓 2.升降地轨 3.升降天轨 4.自攻螺丝 5.净化墙板 6.双面中字铝 7.方形转角件 8.双面中字铝铝字吊梁 9.吊杆 10.塑料底座 11.弧形收口条 12.硅酮密封胶

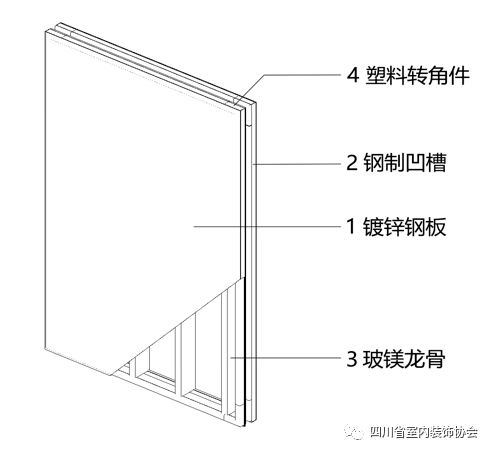

图一：净化板内部构造图

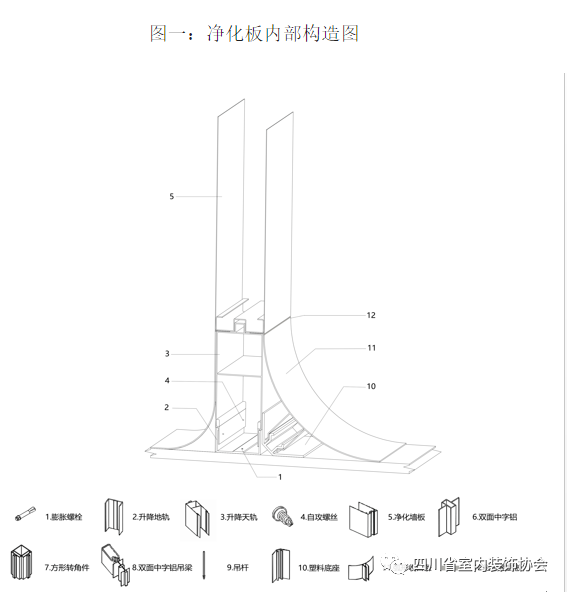

图二：墙面净化板与地面连接方式及弧形踢脚线收口方式

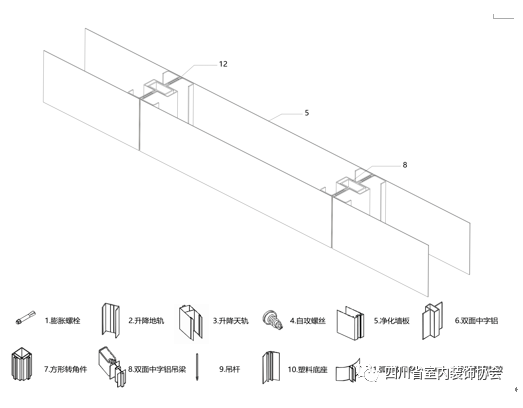

图三：墙面净化板与净化板之间连接方式

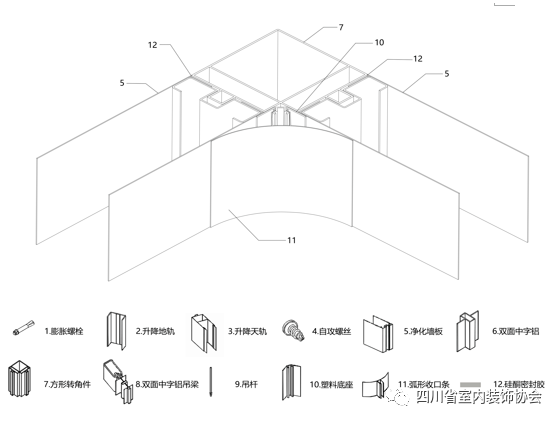

图四：转角处墙面净化板连接方式

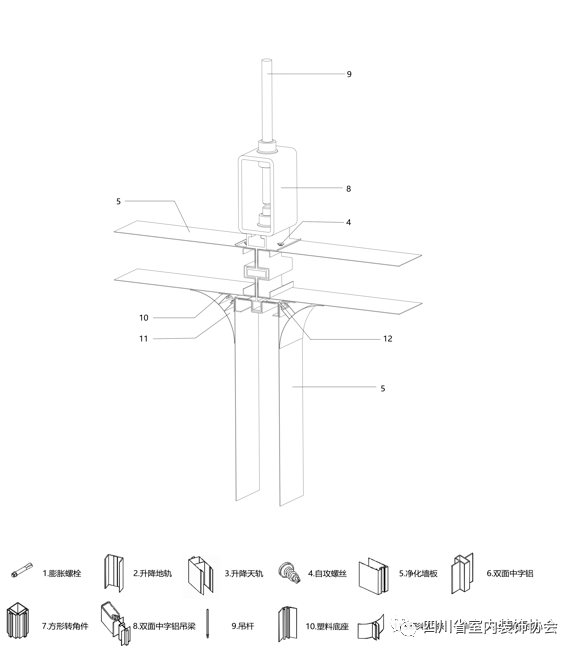

图五：墙面净化板与吊顶净化板、结构连接方式

质量控制要求：

1、质量标准

隔墙板材的品种、规格、颜色和性能应符合设计要求。

安装隔墙板材所需要预埋件、连接件的位置、数量及连接方法应符合设计要求。

隔墙板材所用接缝材料的品种及接缝方法应符合设计要求。

隔墙板材安装应位置正确，板材不应有裂缝或缺损。

板材隔墙表面应光洁、平顺、色泽一致，接缝应均匀、顺直。

隔墙上的孔洞、槽、盒应位置正确、套割方正、边缘整齐。

2、验收

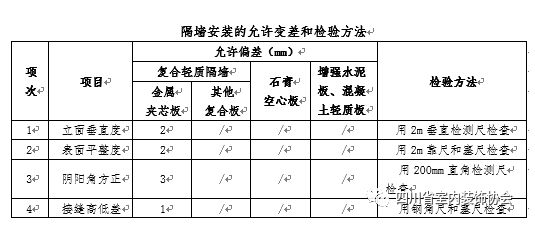

隔墙安装的允许偏差和检验方法应符合下表的规定。

安全标准：

1、安全生产

施工人员必须进行入场安全教育，经考核合格后方可进场。

   作业时必须按规定正确使用个人防护用品，着装整齐，严禁赤脚和穿拖鞋。

施工现场禁止吸烟，禁止追逐打闹，禁止酒后作业。

   施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。

   施工过程中使用的电动工具及电气设备，应符合标准，施工中所用的电动工具及电气设备的安装必须有专业电工完成，施工中使用的各种工具应符合相关规定要求，利于操作，确保安全。

施工用电做到“一机、一闸、一箱、一漏”配置。

2、环保措施

对机械器械未使用就及时断电；

现场禁止产生白色垃圾、如有及时清理、收集分类处理；

现产产生的废料集中收集、禁止现场乱放；

工完场清。

应用案列：

   遂宁疾病预防控制中心实验楼装饰装修项目位于遂宁市船山区，开工日期：2022年12月1日，竣工日期：2023年3月23日，包括二次结构、室内装饰装修、机电安装、空调安装、消防系统、弱电系统等所有内容，装饰面积9140平米，墙顶面净化板施工面积1087平米。主要功能为医疗、实验室、净化实验室、P2+实验室等。

   同传统的净化板安装相比，净化墙板单元化装配式安装技术，节约了钢骨架焊接、综合管线布置等工序，将其提前至深化设计、工厂定制生产阶段，通过技术的改良、构配件的发明，节约了材料成本15%，人工成本20%。同时现场安装工期由原来的55天，缩减至35天，仅现场安装时间节约了20天，同时省去了钢骨架焊接、综合管线布置的工序。

结束语：

   净化墙板单元化装配式安装技术，可有效解决工期紧张、工序多、造价高等问题，具有良好的经济效益和社会效益，具有广阔的推广和实用前景。

   原创作品，作者陈利明，中建新科装饰工程有限公司，项目总工（项目名称：遂宁疾病预防控制中心实验楼装饰）。
